聯發光電 Car Detection AI IP Cam 設定內選項簡易說明

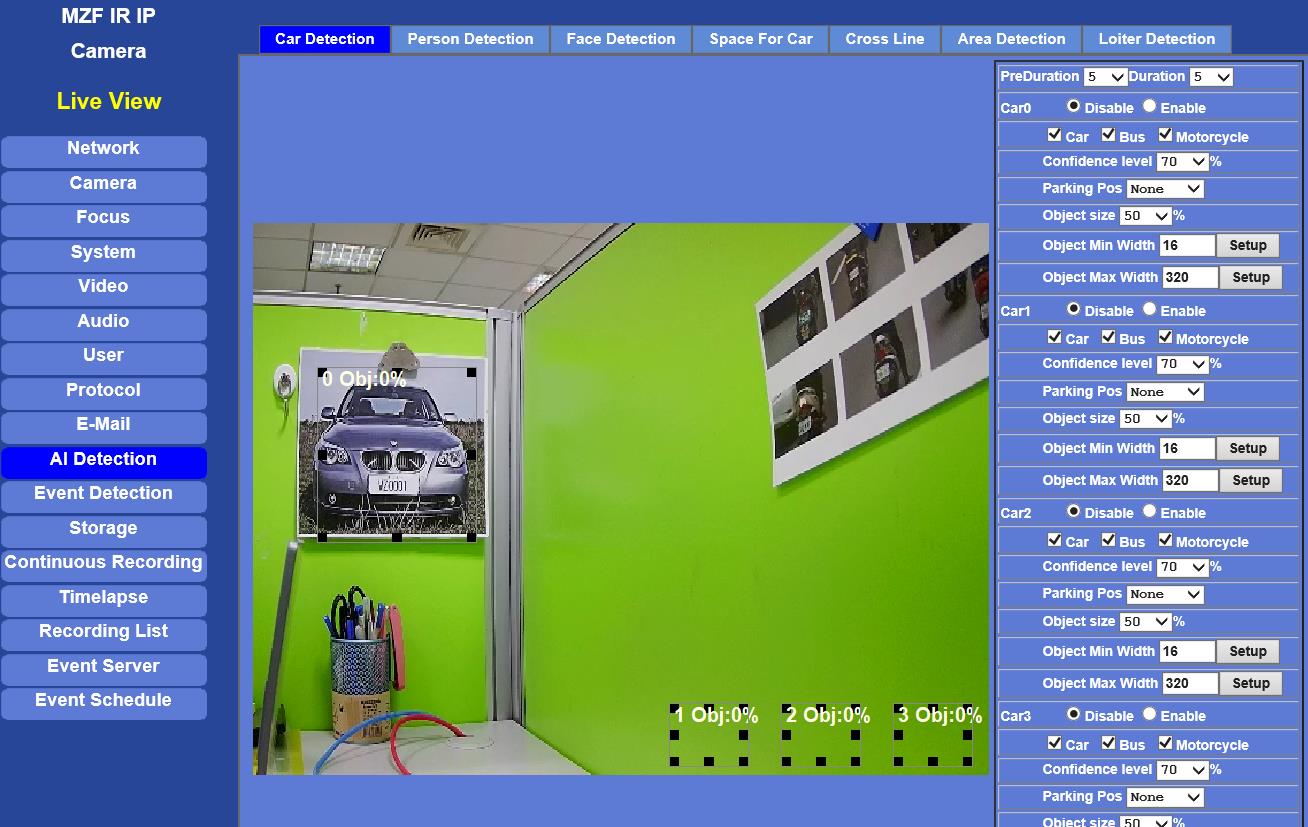

一、AI Detection -> Car Detection 頁面

頁面內最多可設定4個偵測框 Car0~Car3

啟用功能後平時偵測框無車輛都會是藍色，偵測到車輛後才會變紅

二、PreDuration與Duration 的秒數設定將影響偵測框觸發時機，說明如下

PreDuration: 車輛在偵測框x秒才會觸發(變紅) EX:進場時Preduration調低以加快車輛進場 Duration:車輛離開偵測框x秒才不會觸發(變藍) EX:離場時Duration調高避免柵欄太快放下

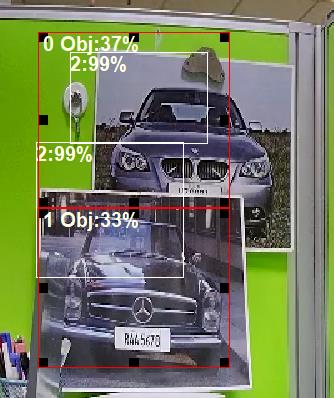

三、當兩個偵測框的物件過於靠近時可能，會互相干擾被隔壁AI 狀態影響 (例如: 戶外停車場的停放較亂)

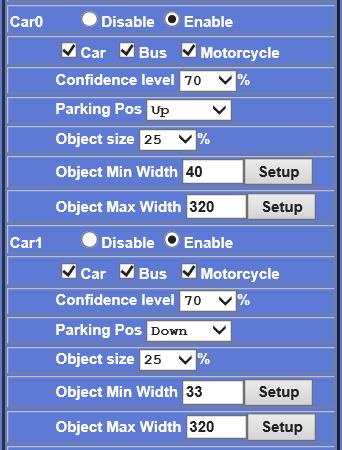

可調整parking pos參數(一上一下)盡量避免互相干擾

四、車輛偵測之 “警報觸發”:

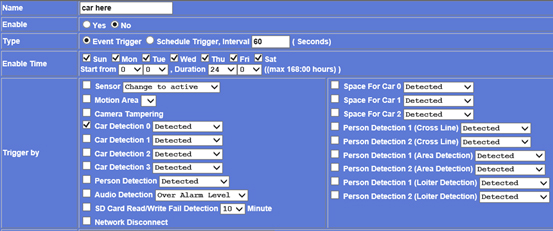

1. AI IP Cam 偵測到有車輛時發報 ( 在席偵測) :

Event Schedule -> Setting 頁面 >> Trigger by ，Car detection 選 “Detected “

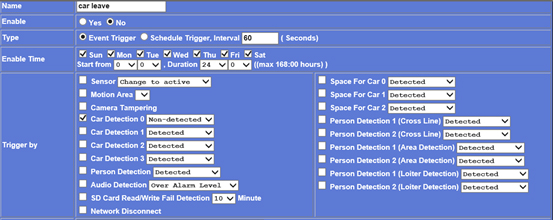

2. AI IP cam偵測到無車輛時 (車輛離開):

Event Schedule -> Setting 頁面 >> Trigger by ，Car detection 選 “Not -Detected “

3. 若要利用 IP Cam 的DO 控制閘門的需求

Event Schedule -> Setting 頁面 -> Action -> Alarm out

>> 勾選Alarm Out並設定Duration sec,   即可在車輛偵測到時輸出DO信號

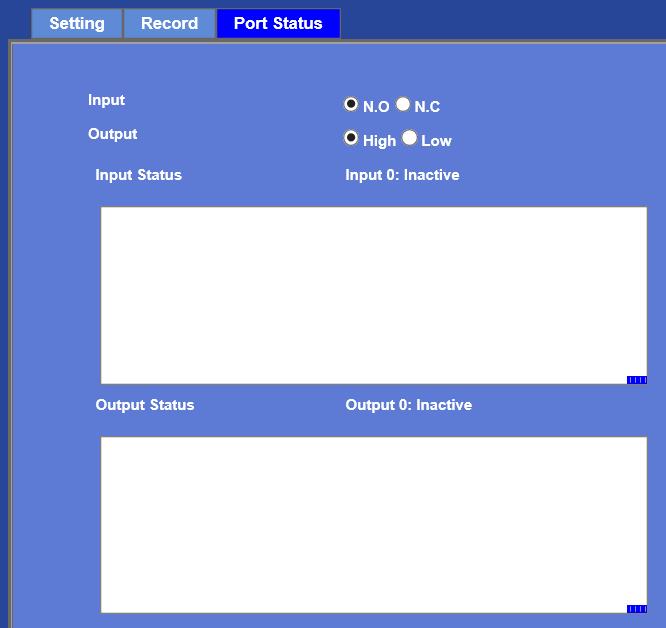

• 如何確認 DO 是否有輸出?

Event Schedule -> Port Status 頁面 -> 選擇正確的 Output，High, Low 電位差

>> 當血壓計呈現紅色就表示設定 DO 觸發成功
